高壓開關設備或絕緣材料溫升異常引發的過熱故障，大多數發生在大電流銜接部位(如：開關觸頭、母排聯接點、高壓電纜接頭等特殊部位)，因此，對高壓開關設備中大電流過熱部位的溫升情況進行實時監測控制就顯得十分必要了。通過在線監測系統實時監測，掌握這些容易發生溫升異常部位的實時溫升情況，不僅可以提高高壓開關設備監測控制自動化水平，同時還可以為開關柜的動態檢修維護提供詳實合理的數據信息。在實際工程中發現，對高壓開關設各實施在線狀態監測技未更新改造，可以使電力系統平均每年設備檢修維護費用降低25%一45%，同時可以通過系統自動診斷獲得開關設各可能發生的故障點，從而縮短60%以上停電檢修時間，大大提高了開關設備供電安全可靠性。

高壓開關柜紅外測溫系統

高壓開關柜紅外測溫系統避免了與大電流測溫點直接接觸，是一種非接觸式測溫方法，但該方法只能測量電器設備表面的溫升情況，無法對高壓開關柜柜內的大過流部件進線實時測溫，易受電器設備周圍環境溫度和電磁的干擾，且由于紅外探頭安裝部位必須與被測對象間保持一定的安全距離，同時在測溫過程中需要人工操作，不利于高壓開關溫升在線監測的需求。

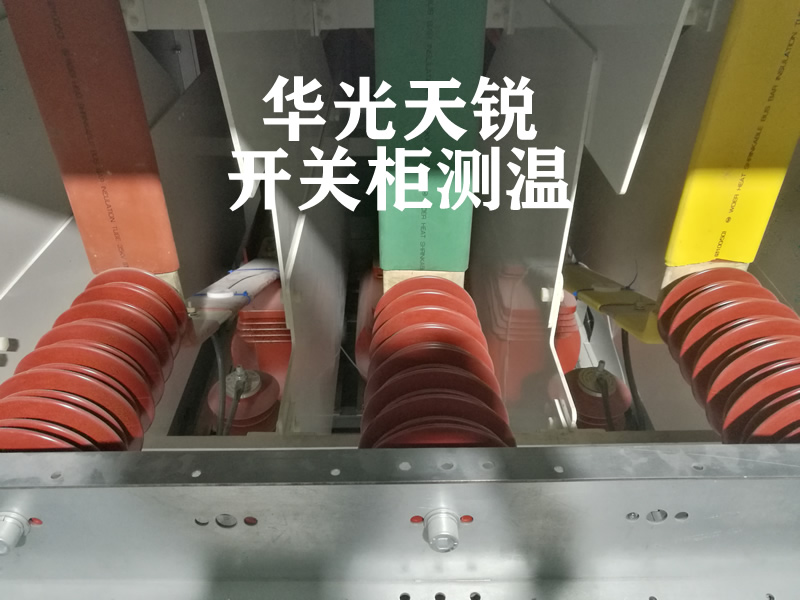

高壓開關柜光纖測溫

基于光纖感溫的高壓開關柜溫升在線監測系統以電廠分布在不同位置的n個110KV開關柜作為監測對象，通過感溫光纖實時采集封閉式高壓開關柜中容易發生溫升異常的部位點（本處選取開關柜隔離刀閘觸頭處、母聯搭接處、以及110Kv高壓電纜接頭）。為了能夠反映高壓開關內部各相綜合溫升情況，系統在開關柜內三相上均設置相應的溫度監測點。由于光纖測溫系統具有自由空間測溫的特點，因此，不需要在開關柜內設置專門的監測點，只需沿開關柜的排列位置進行合理光纖布線就可以滿足系統測溫需求。

基于光纖測溫的戶內高壓開關設備溫升在線監測系統，是集電力技術、計算機技術、通訊技術、光纖技術等先進技術為一體的先進綜合自動化膃升監測控制系統，提高了高壓開關柜柜內溫度監測自動化水平，實現了在中央站就能對現場運行不同位置處的開關柜柜內溫升進行實時監測，減少了開關柜綜合維護工作量，保障開關設備安全可靠、節能經濟的高效供電。
