光纖測溫系統主要由什么構成?變壓器、開關柜可以使用光纖測溫系統，光纖測溫系統主要分為熒光光纖測溫、分布式光纖測溫、光纖光柵測溫系統。

光纖測溫系統主要的類別是由熒光光纖測溫系統、光纖光柵溫度檢測分系統和DTS光纖分布式溫度測量分系統這3種，實現對發電/變電站內的油浸變壓器、干式變壓器、開關柜、電抗器、發電機定子、高壓電纜接頭、高壓母線接頭、刀閘、高壓電纜線等電力設備綜合式/分離式的溫度監測，既能滿足點式精確測量，也能滿足長距離分布測量的要求。整個溫度傳感網絡由光纖組成，光纖傳感器監測與光纖信號傳輸完全無電，其優良的絕緣性能，不引雷，即使受到雷擊，該系統仍可正常工作。通過局域網、Internet網及MIS系統連接，可以接入電力綜合化系統、消防系統等融為功能更加強大的電力智能化綜合監控系統。

光纖測溫系統介紹

（1）熒光光纖測溫系統

熒光光纖測溫系統在高電壓、強電磁干擾等特殊環境下測溫有著獨特的技術優勢。其中變送器使用的熒光式光纖溫度傳感器的溫度熱點與測量信號接收部分沒有使用電氣連接，能長期高精度和高穩定度工作，這大大提高了其應用范圍。與此同時，光纖測溫變送器有效地解除高壓斷路器或電纜頭處于過高溫環境下使用而縮短壽命，甚至燒毀斷路器或電纜，不利于開關柜的安全運行等隱患。變送器的精度及靈敏度高且耐高壓防腐蝕、可遠程監測、壽命長，體積小、使得儀表維護簡易方便，運輸安全。其內部模塊化集成設計，美觀合理。

（2）光纖光柵溫度監測分系統

主要由光纖光柵溫度傳感器、光纖光柵波長分析儀和傳輸光纜構成，通過光纖光柵波長分析儀與分布于發電/變電站中的油浸/干式變壓器、開關柜、電纜/母線接頭、電抗器、發電機內光纖光柵溫度傳感器連接，組成星型網狀傳感網絡拓?fù)浣Y(jié)構，每個光纖通道可連接20-30個光纖光柵溫度傳感器，易于安裝維護與系統拓展。

（3）DTS光纖分布式溫度監測分系統

DTS光纖分布式溫度測量分系統主要由DTS光纖分布式解調儀、光纖分布式溫度傳感光纜組成，可實現電纜溝、豎井內高壓電纜纜線、電纜隧道/夾層的長距離的溫度在線監測。

光纖測溫系統應用范圍

高壓/特高壓油浸變壓器

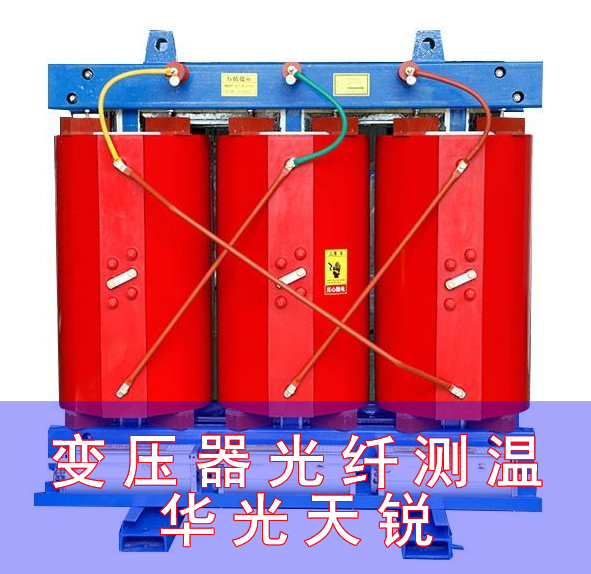

干式變壓器

開關柜觸頭及電接點

電抗器線包及電接點

高壓母線接頭/高壓電纜接頭

發電機錠子軸承

高壓電纜纜線/電纜隧道/電纜夾層



光纖測溫系統特點

本質安全：系統本質安全，傳感網絡完全無電，其扛槍電磁干擾、不引雷、本質防腐、防爆及適應惡劣環境的能力明顯優于感溫光纜及其他電傳感測量手段。

實時監測：不間斷在線監測/帶電監測，實現電力系統真正的無人值守。

智能網絡：星型網狀光纖傳感網絡測量點數多，既能點式測量又可分布式測量；通過局域網、廣域網、Internet及MIS系統連接，可以接入電力綜合化系統、消防系統等融為功能更加強大的電力智能化綜合監控系統。

快速準確：數字測量保證系統的測量精度和重復性，同時快速的響應速度，完全可以滿足電力系統測溫精度和響應時間的要求。
